SCHNEIDER

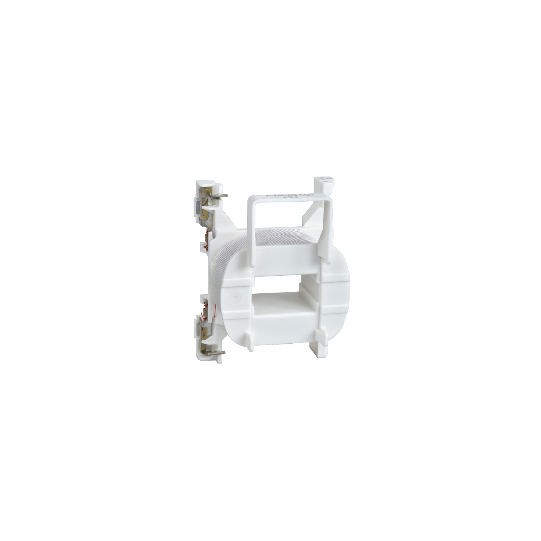

Bobine LXD1 230 V CA à 50 et 60Hz - LXD1P7

Name: Bobine LXD1 230 V CA à 50 et 60Hz - LXD1P7
Brand: TeSys
SKU: LXD1P7
Price: 22.45 EUR
Availability: InStock

LXD1P7

18,71 € HT

22,45 € TTC

2 avis

En stock plus de 25 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 100€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Compatibles avec
Caractéristiques
Détails
Infos
Rappel
Avis
Nous recommandons

Informations techniques

Gamme :	TeSys
Fonction produit :	Bobine de contacteur
Nom abrégé de l'appareil :	LXD1
Type de circuit de commande :	CA 50/60 Hz
Tension circuit de commande :	230 V CA 50/60 Hz
Résistance moyenne :	538,6 Ohm à 20 °C
Inductance de circuit fermé :	20 H
Accessoires associés :	CADLC1DT20...DT40LC1D09...D38
Durée de vie mécanique :	15 Mcycles
Vitesse de commande :	3600 cyc/h à

Technologie bobine :	Sans module d'antiparasitage intégré
Plage de tension du circuit de commande :	0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz0,85?1,1 Uc à 60 °C opérationnel 60 Hz
Consommation moyenne à l'appel en VA :	70 VAà 20 °C (cos ? 0.75) 60 Hz70 VAà 20 °C (cos ? 0.75) 50 Hz
Consommation moyenne au maintien en VA :	7 VA à 20 °C (cos ? 0.3) 50 Hz7.5 VA à 20 °C (cos ? 0.3) 60 Hz
Dissipation thermique :	2?3 W à 50/60 Hz

Code EAN :

3389110467918

Contexte :

Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017).
Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles.
TeSys D existe en 3 différents types de schémas de base :

3 pôles principalement dédiée pour la commande moteurs : applications moteurs AC3, AC4, AC8
4 pôles principalement dédiée pour la commutation de puissance : applications “type résistance” AC1
2 pôles + 2 rupteurs principalement dédiée pour la permutation de source : applications “normal secours”

La plus large gamme de contacteurs :

TeSys D avec commande bobine AC, DC et BC (basse consommation)
TeSys D Green avec commande bobine AC/DC pour une optimisation des stocks de maintenance
NOUVEAU : TeSys D Green très basse consommation pour une efficacité énergétique maximale et une pleine compatibilité avec les E/S type 24VDC 500mA jusqu'à 37kW 400V AC3 (80A)
Types de schémas : un ou deux sens de marche, étoile/triangle et inverseurs de source
Raccordement : bornes à ressorts, bornier EverLink, vis-étriers, cosses fermées, cosses Faston
Versions spécifiques avec suffixe S207 pour applications ferroviaires embarquées conforment EN 45545

Application mobile iOS et Android de configuration de départs moteurs
> Télécharger l'application
Application en ligne de configuration de départs moteurs
> Lien en ligne

En bref

Référence LXD1P7

Nom du produit Bobine LXD1 230 V CA à 50 et 60Hz - LXD1P7

Gamme TeSys

Compatibles avec
