SCHNEIDER

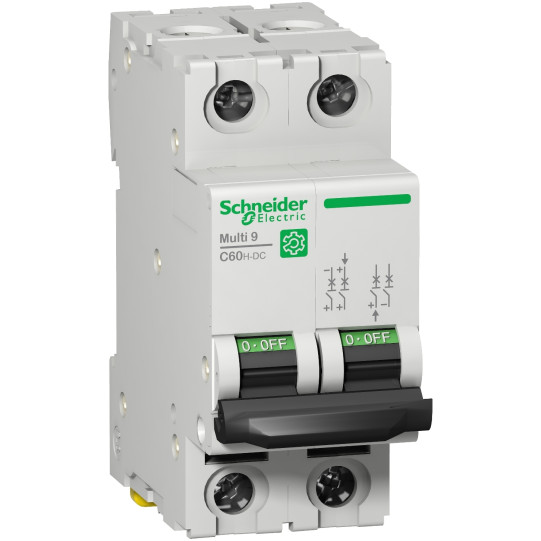

Multi9 C60H-DC - disjoncteur - 2P - 63A C 500V-DC
M9U21263
124,85 € HT
149,82 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Multi 9 |
|---|---|
| Gamme : | Multi 9 |
| Nom du produit : | Multi 9 C60H-DC |
| Fonction produit : | Disjoncteur miniature |
| Nom de l'appareil : | C60H-DC |
| Fonction de l?appareil : | Distribution |
| Description des pôles : | 2P |
| Nombre de pôles protégés : | 2 |
| In courant assigné d'emploi : | 63 A à 25 °C se conformer à EN/CEI 60947-2 |
| Type de réseau : | CC |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | C |
| Codification du pouvoir de coupure : | H |
| Pouvoir de coupure : | 20 kA Icu à 220 V CC se conformer à EN/CEI 60947-210 kA Icu à 440 V CC se conformer à EN/CEI 60947-26 kA Icu à 500 V CC se conformer à EN/CEI 60947-25 kA AIR à 12...500 V CC se conformer à UL 107720 kA Icu à 220 V CC se conformer à GB 14048.210 kA Icu à 440 V CC se conformer à GB 14048.26 kA Icu à 500 V CC se conformer à GB 14048.2 |
| Catégorie d'emploi : | Catégorie A se conformer à EN/CEI 60947-2 |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Normes : | EN/CEI 60947-2GB 14048.2UL 1077 |
| Certifications du produit : | CEICCCUR |
| [Ue] tension assignée d'emploi : | 220 V CC440 V CC500 V CC |
|---|---|
| Limite de déclenchement magnétique : | 7...10 x In CC |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 7,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CC4,5 kA 75 % se conformer à EN/CEI 60947-2 - 500 V CC15 kA 75 % se conformer à EN/CEI 60947-2 - 220 V CC7,5 kA 75 % se conformer à GB 14048.2 - 440 V CC4,5 kA 75 % se conformer à GB 14048.2 - 500 V CC15 kA 75 % se conformer à GB 14048.2 - 220 V CC |
| [Ui] tension d'isolement : | 500 V CC se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Signalisation locale : | Indication ON/OFF |
| Mode d'installation : | Encliquetable |
| Support de montage : | Rail DIN |
| Pas de 9 mm : | 4 |
| Hauteur : | 81 mm |
| Largeur : | 36 mm |
| Profondeur : | 73 mm |
| Poids du produit : | 0,128 kg |
| Couleur : | Gris |
| Endurance mécanique : | 20000 cycle |
| Endurance électrique : | 3000 cycle 250 V CC L/R = 2 ms6000 cycle 250 V CC |
| Prévision de verrouillage : | Cadenassable |
| Mode de raccordement : | Borne du type à cage (haut ou bas)1?35 mm² (AWG 18...AWG 2) - tressé rigideBorne du type à cage (haut ou bas)1?25 mm² (AWG 18...AWG 4) - soupleBorne du type à cage (haut ou bas)1?25 mm² (AWG 18...AWG 4) - flexible avec emboutBorne du type à cage (haut ou bas) - 2 câble(s) 1?16 mm² (AWG 18 à AWG 6) - tressé rigideBorne du type à cage (haut ou bas) - 2 câble(s) 1?16 mm² (AWG 18 à AWG 6) - soupleBorne du type à cage (haut ou bas) - 2 câble(s) 1?16 mm² (AWG 18 à AWG 6) - flexible avec emboutBorne du type à cage (haut ou bas) - 3 câble(s) 4 mm² (AWG 6) - tressé souple |
| Longueur de dénudage des fils : | 14 mm pour haut ou bas connexion |
| Couple de serrage : | 3,5 N.m haut ou bas |
| Protection différentielle : | Sans |
En bref
Référence M9U21263
Nom du produit Multi9 C60H-DC - disjoncteur - 2P - 63A C 500V-DC
Gamme Multi 9
Fonction de l'appareil Distribution
