SCHNEIDER

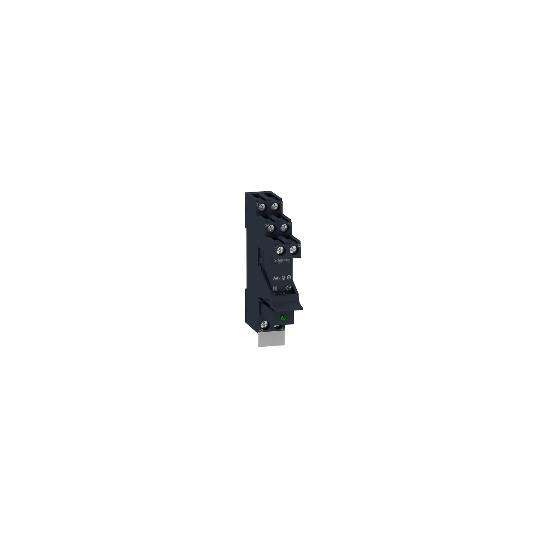

Harmony Relay RSB - relais PCB embrochable monté sur embase - 2OF 8A - 230VAC - RSB2A080P7PV
RSB2A080P7PV
14,51 € HT
17,41 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produit : | Relais électromécanique Harmony |
|---|---|
| Nom de gamme : | Relais d'interface |
| Type de produit ou équipement : | Relais embrochable pré-assemblé avec prise |
| Nom de l'appareil : | RSB |
| Description des contacts : | 2 "O/F" |
| Fonctionnement des contacts : | Standard |
| [Uc] tension circuit de commande : | 230 V CA 50/60 Hz |
| [Ithe] courant thermique d'emploi sous enveloppe : | 8 A à -40...40 °C |
| Etat LED : | 1 LED |
| Type de commande : | Sans |
| Tension et type de circuit de commande : | 24 V |
| Courant nominal (In) : | 8 A |
| Raccordement : | Connecteurs à vis |
| Résistance moyenne : | 32500 Ohm réseau |
|---|---|
| [Ue] tension assignée d'emploi : | 184...253 V CA 50/60 Hz |
| [Ui] tension d'isolement : | 400 V se conformer à EN/CEI 60947 |
| [Uimp] tension assignée de tenue aux chocs : | 3,6 kV se conformer à CEI 61000-4-5 |
| Matière des contacts : | Alliage d'argent (Ag/Ni) |
| [Ie] courant assigné d'emploi : | 4 A (AC-1/DC-1) "O" se conformer à CEI8 A (AC-1/DC-1) "F" se conformer à CEI |
| Courant commuté minimum : | 10 mA |
| Tension de coupure maximale : | 300 V CC se conformer à CEI |
| Tension de commutation : | 12 V |
| Pouvoir de commutation maximum : | 2000 VA CA224 W CC |
| Courant de charge : | 8 A à 250 V CA8 A à 28 V CC |
| Capacité de commutation minimum : | 120 mW à 10 mA, 12 V |
| Vitesse de commande : | |
| Endurance mécanique : | 5000000 cycle |
| Durée de vie électrique : | 100000 cycle, 8 A à 250 V, AC-1 "F"100000 cycle, 4 A à 250 V, AC-1 "O" |
| Temps de fonctionnement : | 20 ms fonctionnant20 ms remise à zéro |
| Consommation moyenne de la bobine : | 0,75 VA CA |
| Seuil de tension de retombée : | >= 0,15 Uc CA |
| Données de fiabilité de la sécurité : | B10d = 100000 |
| Catégorie de protection : | RT I |
| Niveaux de test : | Niveau A |
| Position de montage : | Toutes positions |
| Valeur du couple : | 0,8 N.m0,79 N.m |
| Mode de raccordement : | Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec emboutConnecteur, 1 x 0,5...1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutConnecteur, 2 x 0,5 à 2 x 1,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) rigide sans embout |
| Poids du produit : | 0,057 kg |
| Vente par quantité indivisible : | 30 |
| Présentation du produit : | Produit complet |
| Code de compatibilité : | RSB |
En bref
Référence RSB2A080P7PV
Nom du produit Harmony Relay RSB - relais PCB embrochable monté sur embase - 2OF 8A - 230VAC - RSB2A080P7PV
