SCHNEIDER

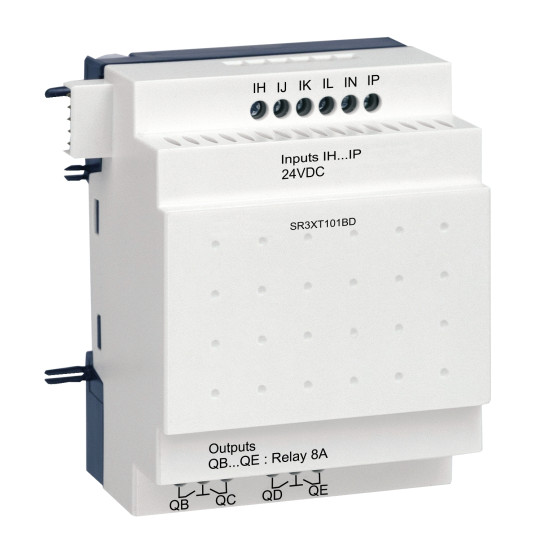

Zelio Logic - module d'extension E/S TOR - 10 entrées/sorties - 24Vcc
SR3XT101BD
55,92 € HT
67,10 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Zelio Logic |
|---|---|
| Fonction produit : | Module d'extension d'E/S discrète |
| Nombre de lignes de schéma de contrôle : | 120 avec Ladder programmation |
|---|---|
| Temps de cycle : | 6?90 ms |
| Temps de sauvegarde : | 10 ans à 25 °C |
| Dérive de l'horloge : | 12 min/an à 0?55 °C |
| Vérifications : | Mémoire du programme à chaque mise sous tension |
| [Us] tension d'alimentation : | 24 V DC |
| Limites de la tension d'alimentation : | 19,2?30 V |
| Protection inversion de polarité : | Avec |
| Nombre entrées TOR : | 6 se conformer à EN/CEI 61131-2 type 1 |
| Type d'entrée numérique : | Résistif |
| Tension entrées numériques : | 24 V DC |
| Courant d'entrée numérique : | 4 mA |
| Fréquence de comptage : | 1 kHz pour entrée TOR |
| Tension état 1 garanti : | >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique |
| Tension état 0 garanti : | |
| état actuel 1 garanti : | >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR) |
| état actuel 0 garanti : | |
| Compatibilité de l'entrée numérique : | Détecteurs de proximité PNP à 3 fils pour entrée TOR |
| Impédance d'entrée : | 12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR |
| Nombre de sorties : | 4 relais |
| Limites de la tension de sortie : | 24...250 V CA (sortie relais)5...30 V CC (sortie relais) |
| Description des contacts : | "F" pour sortie relais |
| Courant thermique de sortie : | 8 A pour les 4 sorties pour sortie relais |
| Durée de vie électrique : | AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1 |
| Pouvoir de commutation en mA : | >= 10 mA à 12 V (sortie relais) |
| Taux de disponibilité en Hz : | 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais |
| Durée de vie mécanique : | 10000000 cycle pour sortie relais |
| [Uimp] tension assignée de tenue aux chocs : | EN/CEI 60947-1 et EN/CEI 60664-1 4 kV |
| Temps de réponse : | 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais |
| Mode de raccordement : | Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigide |
| Couple de serrage : | 0,5 N.m |
| Catégorie de surtension : | III se conformer à EN/IEC 60664-1 |
| Poids du produit : | 0,2 kg |
En bref
Référence SR3XT101BD
Nom du produit Zelio Logic - module d'extension E/S TOR - 10 entrées/sorties - 24Vcc
