SCHNEIDER

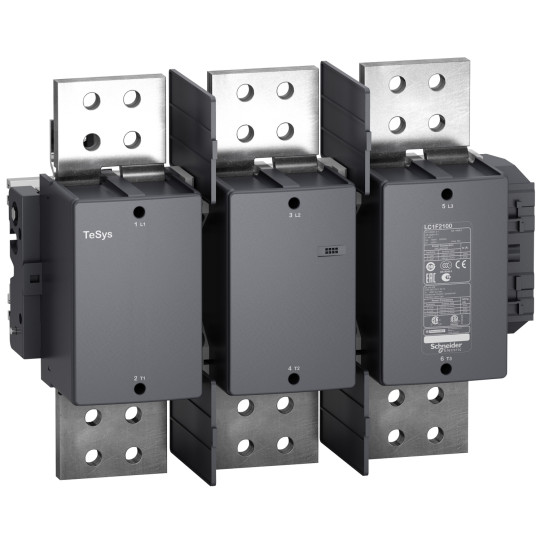

TeSys F - Contacteur 2100a 3p nu
LC1F2100
8 287,89 € HT
9 945,47 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys F |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys F |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1F |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 2100 A (à |
| Tension circuit de commande : | 110...500 V CA 40...400 Hz with LX1/LX9 coil110...440 V CC with LX4 coil |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 2100 A à |
| Pouvoir nominal d'enclenchement Irms : | 3150 A CA se conformer à IEC 60947-4-1 |
| Pouvoir assigné de coupure : | 3150 A pour circuit de puissance se conformer à IEC 60947-4-1 |
| [Icw] courant assigné de courte durée admissible : | 10000 A à 7500 A à 5500 A à 4200 A à 3000 A à |
| Calibre du fusible à associer : | 2000 A gG à |
| Impédance moyenne : | 0,1 mOhm - Ith 2100 A 50 Hz |
| [Ui] tension assignée d'isolement : | 1000 V se conformer à IEC 60947-4-11500 V se conformer à VDE 0110 gr C |
| Plage de tension du circuit de commande : | Opérationnel: 0,85?1,1 Uc CA 40...400 HzPerte de niveau: 0.3...0.55 Uc CA 40...400 HzOpérationnel: 0,85?1,1 Uc CCPerte de niveau: 0,2 à 0,35 Uc CC |
| Puissance dissipée par pôle : | 200 W AC-1 |
| Dissipation thermique : | 18 W |
| Temps de fonctionnement : | 40?75 ms fermeture pour with LX1/LX9 coil100?170 ms ouverture pour with LX1/LX9 coil50?60 ms fermeture pour with LX4 coil45?60 ms ouverture pour with LX4 coil |
| Support de montage : | Platine |
| Normes : | JIS C8201-4-1EN 60947-1EN 60947-4-1IEC 60947-4-1IEC 60947-1 |
| Certifications du produit : | CCCCETLusCBCSA |
| Mode de raccordement : | Circuit de puissance: barre 4 câble(s) Circuit de puissance: raccordement par boulonnageTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²Télécommande: borniers à vis-étrier 2 câble(s) 1?4 mm² |
| Couple de serrage : | Circuit de puissance: 58 N.mTélécommande: 1,2 N.m |
| Endurance mécanique : | 0,5 Mcycles |
| Consommation moyenne à l'appel en VA : | 1600?2400 VA, 40...400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil2000?2200 VA (at 20 °C)with LX4 coil |
| Consommation moyenne au maintien en VA : | 29?37 VA8?10 VA |
| Vitesse de commande maxi : | 600 cyc/h à |
En bref
Référence LC1F2100
Nom du produit TeSys F - Contacteur 2100a 3p nu
Gamme TeSys
Catégories associées
