SCHNEIDER

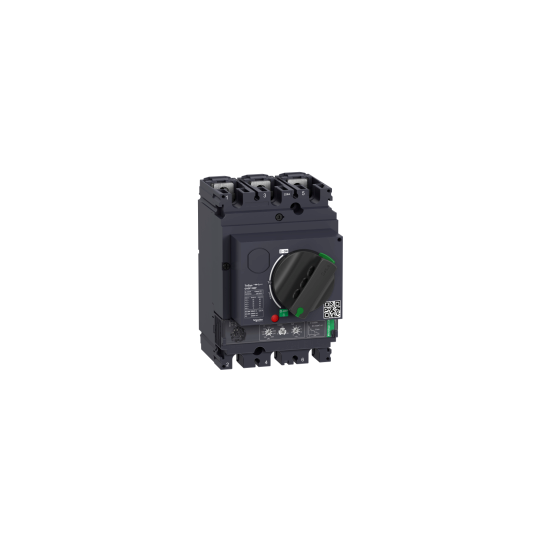

TeSys GV - disjoncteur moteur - 100 à 220A - 36kA - 3P - magnéto-thermique
GV5P220F
751,28 € HT
901,54 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys GV5 |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys GV5 |
| Nom de l'appareil : | GV5P |
| Fonction produit : | Motor circuit breaker |
| Fonction de l?appareil : | Motor protection |
| Type de protection : | Protection contre les surchargesProtection contre les courts-circuitsProtection instantanée contre court-circuitDéséquilibre de phasePerte de phase |
| Catégorie d'emploi : | Catégorie A se conformer à CEI 60947-2 |
| Type de commande : | Poignée rotative directe |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Description des pôles : | 3P |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz |
| [In] courant assigné d'emploi : | 220 A à 65 °C |
| Code pouvoir de coupure : | F 36 kA |
| Pouvoir de coupure : | 36 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-230 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-28 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| Nom du déclencheur : | Micrologic 2.2 M |
| Calibre du déclencheur : | 220 A |
| Type de déclencheur : | Électronique |
| Courant de déclenchement magnétique : | 3300 A |
| [Isd] plage de réglage du seuil court retard : | 5...13 x Ir adjustable 9 settings |
| Zone de réglage de protection thermique : | 100?220 A adjustable 9 settings |
| Classe de surcharge thermique : | Class 5 se conformer à IEC 60947-4-1Classe 10 se conformer à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1 |
| Sensibilité à une perte de phase : | Oui se conformer à IEC 60947-4-1 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 10000 cycle pour AC-3 à 400/415 V In |
| Vitesse de commande maximale : | 25 cyc/h |
| Service assigné : | Continu |
| Puissance dissipée par pôle : | 17,6 W |
| Puissance moteur kW : | 90?110 kW à 400/415 V CA 50/60 Hz110 kW à 500 V CA 50/60 Hz110?132 kW à 660/690 V CA 50/60 Hz |
|---|---|
| Signalisation locale : | DEL prêteDEL 95 % Ith |
| Normes : | EN/IEC 60947-1EN/CEI 60947-2EN/CEI 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Certifications du produit : | Certificat CEI CEEAC (en cours) |
| Mode de fixation : | Par vis |
| Position de montage : | Horizontal et vertical |
| Mode de raccordement : | Circuit de puissance: barres - section du jeu de barre: 25 x 6 mmCircuit de puissance: Cosses - diamètre externe: 25 mm |
| "pas" de raccordement : | 35 mm sans épanouisseurs |
| Couple de serrage : | 15 N.m vis |
| Largeur : | 105 mm |
| Hauteur : | 161 mm |
| Profondeur : | 155 mm |
| Poids du produit : | 2,6 kg |
| Couleur : | Anthracite (RAL 7016) |
En bref
Référence GV5P220F
Nom du produit TeSys GV - disjoncteur moteur - 100 à 220A - 36kA - 3P - magnéto-thermique
Gamme TeSys
Fonction de l'appareil Motor protection
