SCHNEIDER

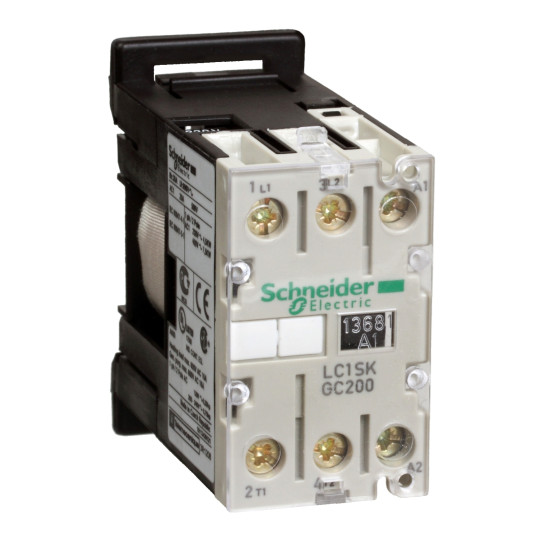

TeSys LC1SK - contacteur - 2P - AC-3 400V 5A - bobine 400Vca
LC1SKGC200V7
34,36 € HT
41,23 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys SK |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys SK |
| Fonction produit : | Mini-contacteur |
| Nom de l'appareil : | LC1SKGC |
| Application du contacteur : | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-3AC-1 |
| Description des pôles : | 2P |
| Composition des pôles : | 2F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: 690 V CA 50/60 Hz |
| [Ie] courant assigné d'emploi : | 5 A à 20 A (à |
| Type de circuit de commande : | CA à 50/60 Hz |
| Tension circuit de commande : | 400 V CA 50/60 Hz |
| [Ith] courant thermique conventionnel : | 20 A à |
| Pouvoir nominal d'enclenchement Irms : | 50 A CA se conformer à NF C 63-11050 A CA se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 40 A à 40 A à |
| [Icw] courant assigné de courte durée admissible : | 40 A à |
| Calibre du fusible à associer : | 20 A gI à |
| Impédance moyenne : | 4 mOhm - Ith 20 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à BS 5424Circuit de puissance: 690 V se conformer à CEI 60947Circuit de puissance: 690 V se conformer à UL 508Circuit de puissance: 690 V se conformer à VDE 0110 gr CCircuit de puissance: 690 V se conformer à CSA C22.2 No 14 |
| Support de montage : | Rail |
| Normes : | VDE 0660CEI 60947BS 5424NF C 63-110 |
| Certifications du produit : | CULus |
| Mode de raccordement : | Connecteur 1 câble(s) 1,5?6 mm²rigideConnecteur 2 câble(s) 1,5?4 mm²rigideConnecteur 1 câble(s) 0,5?6 mm²souple sans extrémité de câbleConnecteur 2 câble(s) 0,35?2,5 mm²souple sans extrémité de câbleConnecteur 1 câble(s) 0,35?6 mm²souple avec extrémité de câbleConnecteur 2 câble(s) 0,35?1,5 mm²souple avec extrémité de câble |
| Couple de serrage : | Circuit de puissance: 0,8 N.m - sur connecteur - avec tournevis pozidriv N°1 |
| Temps de fonctionnement : | 6?8 ms désexcitation bobine + ouverture "F"7?14 ms excitation bobine + fermeture "F" |
| Endurance mécanique : | 10 Mcycles |
| Vitesse de commande maxi : | 1200 cyc/h |
| Plage de tension du circuit de commande : | Opérationnel: 0,85?1,1 Uc à 50/60 Hz (à Perte de niveau: 0,2 à 0,75 Uc à 50/60 Hz (à |
|---|---|
| Puissance d'appel en VA : | 16 VA 50/60 Hz (à 20 °C) |
| Consommation moyenne au maintien en VA : | 4,2 VA 50/60 Hz (à 20 °C) |
| Dissipation thermique : | 1,4 W à 50/60 Hz |
| Code de compatibilité : | LC1SKGC |
En bref
Référence LC1SKGC200V7
Nom du produit TeSys LC1SK - contacteur - 2P - AC-3 400V 5A - bobine 400Vca
Gamme TeSys
