SCHNEIDER

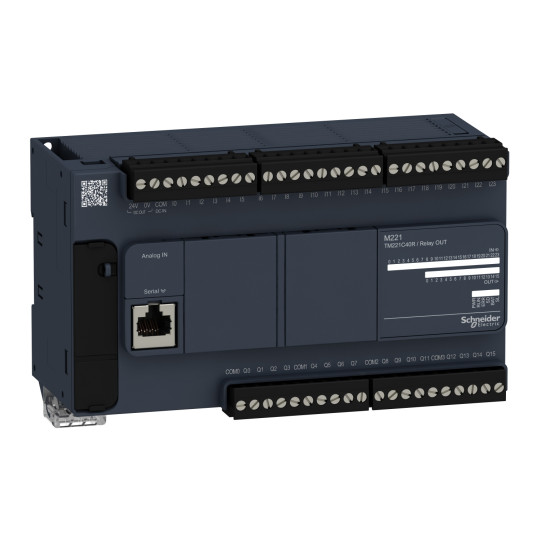

Modicon M221, contrôleur 40E/S relais, port série, 100/240VCA
TM221C40R
472,33 € HT
566,80 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Modicon M221 |
|---|---|
| Fonction produit : | Contrôleur logique |
| [Us] tension d'alimentation : | 100?240 V CA |
| Nombre entrées TOR : | 24, entrée TOR se conformer à CEI 61131-2 Type 1 |
| Nombre entrées analogiques : | 2 à 0...10 V |
| Type de sortie numérique : | Relais normalement ouvert |
| Nombre sorties TOR : | 16 relais |
| Tension de sortie numérique : | 5?125 V CC5?250 V CA |
| Courant de sortie TOR : | 2 A |
| Nombre E/S TOR : | 40 |
|---|---|
| Nombre de module d'extension E/S maxi : | 7 pour sortie relais |
| Limites de la tension d'alimentation : | 85?264 V |
| Fréquence du réseau : | 50/60 Hz |
| Courant à l'appel : | 40 A |
| Puissance consommée maximale en VA : | 67 VA à 100?240 V avec un nombre max de modules d'extension E/S37 VA à 100?240 V sans module d'extension E/S |
| Courant de sortie module d'alimentation : | 0,52 A 5 V pour expansion bus0,24 A 24 V pour expansion bus |
| Logique d'entrée numérique : | PNP ou NPN (positif/négatif) |
| Tension entrées numériques : | 24 V |
| Type de tension d'entrée numérique : | DC |
| Résolution d'entrée analogique : | 10 bits |
| Valeur du bit de poids faible : | 10 mV |
| Temps de conversion : | 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique |
| Surcharge admise sur les entrées : | +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique |
| Tension état 1 garanti : | >= 15 V pour entrée |
| Tension état 0 garanti : | |
| Courant d'entrée TOR : | 7 mA pour entrée TOR5 mA pour entrée rapide |
| Impédance d'entrée : | 3,4 kOhm pour entrée TOR100 kOhm pour entrée analogique4,9 kOhm pour entrée rapide |
| Temps de réponse : | 35 µs arrêt, I2...I5 terminal(s) pour entrée10 ms marche pour sortie10 ms arrêt pour sortie5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée |
| Temps de filtrage configurable : | 0 ms pour entrée3 ms pour entrée12 ms pour entrée |
| Limites de la tension de sortie : | 125 V CC277 V CA |
| Courant maxi par groupe de sorties : | 7 A |
| Erreur de précision absolue : | +/- 1 % pleine échelle pour entrée analogique |
| Durée de vie électrique : | 100000 cycle AC-12, 120 V, 240 VA, résistive100000 cycle AC-12, 240 V, 480 VA, résistive300000 cycle AC-12, 120 V, 80 VA, résistive300000 cycle AC-12, 240 V, 160 VA, résistive100000 cycle AC-15, cos phi = 0,35, 120 V, 60 VA, inductive100000 cycle AC-15, cos phi = 0,35, 240 V, 120 VA, inductive300000 cycle AC-15, cos phi = 0,35, 120 V, 18 VA, inductive300000 cycle AC-15, cos phi = 0,35, 240 V, 36 VA, inductive100000 cycle AC-14, cos phi = 0,7, 120 V, 120 VA, inductive100000 cycle AC-14, cos phi = 0,7, 240 V, 240 VA, inductive300000 cycle AC-14, cos phi = 0,7, 120 V, 36 VA, inductive300000 cycle AC-14, cos phi = 0,7, 240 V, 72 VA, inductive100000 cycle DC-12, 24 V, 48 W, résistive300000 cycle DC-12, 24 V, 16 W, résistive100000 cycle DC-13, 24 V, 24 W, inductif (L/R = 7 ms)300000 cycle DC-13, 24 V, 7,2 W, inductif (L/R = 7 ms) |
| Fréquence de commutation : | 20 commutations / minute avec charge maximale |
| Durée de vie mécanique : | 20000000 cycle pour sortie relais |
| Charge minimum : | 1 mA à 5 V CC pour sortie relais |
| Type de protection : | Sans protection à 5 A |
| Temps de reset : | 1 s |
| Capacité de mémoire : | 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM |
| Données sauvegardées : | 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données |
| équipement de stockage de données : | 2 Go carte SD (optionnel) |
| Type de pile : | BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s) |
| Temps de sauvegarde : | 1 an à 25 °C (par l?interruption de l?alimentation électrique) |
| Temps d'exécution par Kinstruction : | 0,3 ms pour tâche évènementielle et périodique |
| Temps d'exécution par instruction : | 0,2 µs Booléen |
| Temps exact d'une tâche : | 60 µs temps de réponse |
| Taille maxi zones articles : | 512 %M bits mémoire512 %KW mots de constantes8000 %MW mots mémoire255 %C compteurs255 %TM timers |
| Horodateur : | Avec |
| Dérive de l'horloge : | |
| Boucle de régulation : | Régulateur PID réglable jusqu'à 14 boucles simultanées |
| Nombre d'entrée de comptage : | 4 entrée rapide (compteur rapide) à 100 kHz 32 bits |
| Type de signal de commande : | Simple phaseImpulsion/instructionA/B |
| Type de connexion intégrée : | Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée serial 1 avec RJ45 connecteur et RS485 interface Connexion en série non isolée serial 2 avec RJ45 connecteur et RS232/RS485 interface |
| Alimentation : | (série)alimentation liaison en série: 5 V, |
| Vitesse de transmission : | 1,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour USB |
| Protocole de communication : | Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network |
| Signalisation locale : | PWR: 1 LED (vert)RUN: 1 LED (vert)Erreur module (ERR): 1 LED (rouge)Accès par carte SD: 1 LED (vert)BAT: 1 LED (rouge)SL1: 1 LED (vert)SL2: 1 LED (vert)État d?E/S: 1 DEL par canal (vert) |
| Raccordement électrique : | bornier débrochable à vis pour les entrées bornier débrochable à vis pour les sorties bornier, 3 terminal(s) pour connexion de l?alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation |
| Distance maximale entre les appareils : | Câble blindé: Câble non blindé: Câble non blindé: Câble non blindé: |
| Isolement : | Entre entrée et sortie à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiquesEntre alimentation et masse à 1500 V CAEntre alimentation électrique et terre du capteur à 500 V CAEntre entrée et terre à 500 V CAEntre sortie et terre à 1500 V CAEntre alimentation et logique interne à 2300 V CAEntre alimentation électrique et logique interne du capteur à 500 V CAEntre sortie et logique interne à 2300 V CAEntre borne Ethernet et logique interne à 500 V CAEntre alimentation et alimentation électrique du capteur à 2300 V CA |
| Marquage : | CE |
| Alimentation électrique du capteur : | 24 V DC à 250 mA fournie par le contrôleur |
| Support de montage : | Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation |
| Hauteur : | 90 mm |
| Profondeur : | 70 mm |
| Largeur : | 160 mm |
| Poids du produit : | 0,456 kg |
En bref
Référence TM221C40R
Nom du produit Modicon M221, contrôleur 40E/S relais, port série, 100/240VCA
