SCHNEIDER

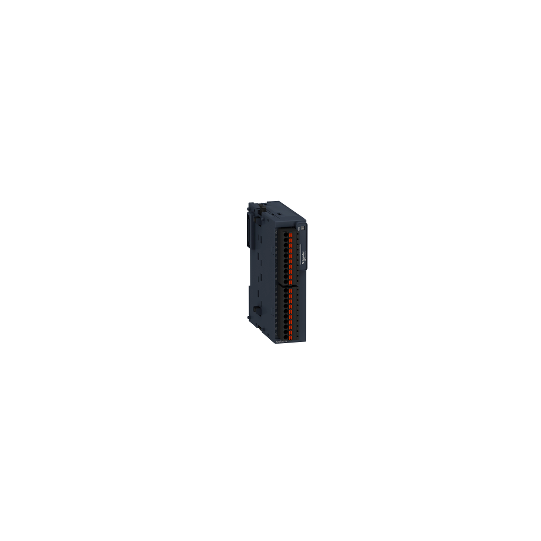

Modicon TM3, module 8 entrées analogiques, -10-0-10V, 0/4-20mA, ressort - TM3AI8G
TM3AI8G
270,40 € HT
324,48 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Modicon TM3 |
|---|---|
| Type de produit ou équipement : | Module d'entrées analogiques |
| Compatibilité de gamme : | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Nombre d'entrées analogiques : | 8 |
| Type d'entrée analogique : | courant 4...20 mA courant 0...20 mA tension 0...10 V tension - 10...10 V |
| Résolution entrées analogiques : | 12 bits11 bits + sign |
|---|---|
| Surcharge permanente autorisée : | 13 V, type d'entrée analogique: tension40 mA, type d'entrée analogique: courant |
| Impédance d'entrée : | >= 1 MOhm tension |
| Valeur du bit de poids faible : | 2,44 mV 0...10 Vtension4,88 mV - 10...10 Vtension4,88 µA 0...20 mAcourant3,91 µA 4...20 mAcourant |
| Temps de conversion : | 1 ms + 1 ms par voie + 1 cycle contrôleur |
| Durée d'échantillonnage : | 1 ms |
| Erreur de précision absolue : | +/- 1 % pleine échelle+/-0,2% de l'échelle complète à 25 °C |
| Dérive en température : | +/- 0,01 %FS/°C |
| Précision de répétition : | +/-0,5 %PE |
| Non-linéarité : | +/- 0,2 %FS |
| Diaphonie : | |
| [Us] tension d'alimentation : | 24 V CC |
| Limites de la tension d'alimentation : | 20,4...28,8 V |
| Type de câble : | Câble blindé à paire torsadée |
| Consommation électrique : | 40 mA à 5 V CC via un connecteur de bus pleine charge35 mA à 5 V CC via un connecteur de bus à vide30 mA à 24 V CC via alimentation externe à vide40 mA à 24 V CC via alimentation externe pleine charge |
| Signalisation locale : | pourPWR 1 LED (vert) |
| Raccordement électrique : | 10 1,5 mm² bornier débrochable à ressorts avec pas 3,81 mm réglage pour entrées et alimentation10 1,5 mm² bornier débrochable à ressorts avec pas 3,81 mm réglage pour les entrées |
| Isolement : | Entre entrées et alimentation à 1500 V CAEntre entrée et sortie à 500 V CA |
| Marquage : | CE |
| Tenue aux ondes de choc : | 1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-5 |
| Support de montage : | Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation |
| Hauteur : | 90 mm |
| Profondeur : | 70 mm |
| Largeur : | 23,6 mm |
| Poids du produit : | 0,1 kg |
En bref
Référence TM3AI8G
Nom du produit Modicon TM3, module 8 entrées analogiques, -10-0-10V, 0/4-20mA, ressort - TM3AI8G
