SCHNEIDER

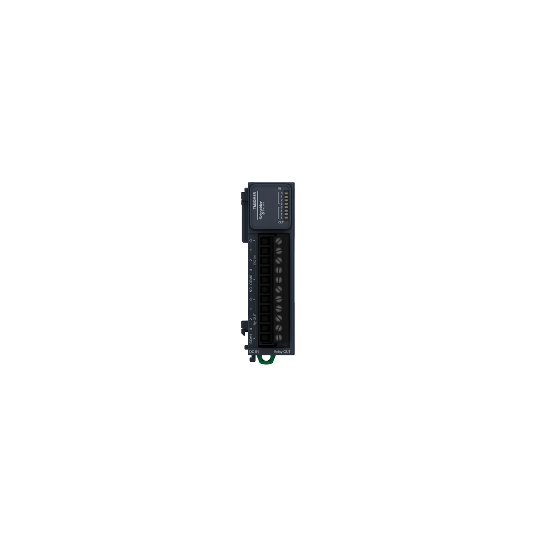

Modicon TM3, module mixte 4 entrées 24VCC/4 sorties relais 2A, à vis - TM3DM8R

Name: Modicon TM3, module mixte 4 entrées 24VCC/4 sorties relais 2A, à vis - TM3DM8R
SKU: TM3DM8R
Price: 102.18 EUR
Availability: InStock

TM3DM8R

85,15 € HT

102,18 € TTC

En cours d’approvisionnement – Délai moyen 4/6 semaines

Support technique et interlocuteur unique dédié
Livraison offerte dès 200€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Infos
Rappel
Nous recommandons

Informations techniques

Gamme de produits :	Modicon TM3
Fonction produit :	Module E/S TOR
Compatibilité de gamme :	Modicon M221Modicon M241Modicon M251
Nombre entrées TOR :	4 entrée conforme à IEC 61131-2 Type 1
Logique d'entrée numérique :	PNP ou NPN (positif/négatif)
Tension entrées TOR :	24 V
Courant d'entrée TOR :	7 mA pour entrée
Type de sortie TOR :	Relais normalement ouvert
Nombre sorties TOR :	4
Logique de sortie numérique :	Positif ou négatif
Tension de sortie TOR :	24 V CC pour sortie relais240 V CA pour sortie relais
Courant de sortie TOR :	2000 mA pour sortie relais

Nombre E/S TOR :	8
Consommation électrique :	5 mA à 5 V CC via un connecteur de bus à l'état off0 mA à 24 V CC via un connecteur de bus sur ON0 mA à 24 V CC via un connecteur de bus à l'état off25 mA à 5 V CC via un connecteur de bus sur ON
Type de tension d'entrée numérique :	DC
Tension état 1 garanti :	15?28,8 V pour entrée
état actuel 1 garanti :	>= 2.5 mA pour entrée
Tension état 0 garanti :	0?5 V pour entrée
état actuel 0 garanti :
Impédance d'entrée :	3,4 kOhm
Temps de réponse :	4 ms pour marche4 ms pour arrêt
Courant par groupe de sorties :	7 A
Durée de vie mécanique :	20000000 cycle
Charge minimum :	10 mA à 5 V CC pour sortie relais
Signalisation locale :	1 DEL par canal vert pour état d'E/S
Raccordement électrique :	Bornier débrochable à vis pas 5,08 mm avec 11 borne(s) de 2,5 mm² capacité de raccordement pour entrées / sorties
Longueur de câble :
Isolement :	Non isolé entre entrées500 V CA entre sortie et logique interneNon isolé entre sorties500 V CA entre entrée et sortie1500 V CA entre groupes d'entrées et groupes de sorties750 V CA entre contacts ouverts
Marquage :	CE
Support de montage :	Top hat type TH35-15 rail conforme à IEC 60715Top hat type TH35-7.5 rail conforme à IEC 60715Platine ou panneau avec kit de fixation
Hauteur :	90 mm
Profondeur :	84,6 mm
Largeur :	27,4 mm
Poids :	0.95 kg

Normes :	EN/IEC 61131-2EN/IEC 61010-2-201
Certifications du produit :	cULusC-Tick
Tenue aux décharges électrostatiques :	4 kV (avec contact) conforme à EN/IEC 61000-4-28 kV (dans l'air) conforme à EN/IEC 61000-4-2
Tenue aux champs électromagnétiques rayonnés :	10 V/m à 80 MHz?1 GHz conformément à EN/IEC 61000-4-33 V/m à 1.4 GHz?2 GHz conformément à EN/IEC 61000-4-31 V/m à 2 GHz?3 GHz conformément à EN/IEC 61000-4-3
Tenue aux champs magnétiques :	30 A/m à 50?60 Hz conformément à EN/IEC 61000-4-8
Tenue aux transitoires rapides :	2 kV pour sortie relais conformément à EN/IEC 61000-4-41 kV pour E/S conformément à EN/IEC 61000-4-4
Tenue aux ondes de choc :	1 kV pour entrée en mode commun conformément à EN/IEC 61000-4-52 kV pour sortie en mode commun conformément à EN/IEC 61000-4-5
Résist perturb conduites, induites par champs fréqu radio :	10 Vefficace à 0,15 à 80 MHz conformément à EN/IEC 61000-4-63 Vefficace à fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conformément à homologations marine (LR, ABS, DNV, GL)
émission électromagnétique :	Émissions rayonnées, niveau d'essai: 40 dB?V/m QP avec classe A, conditions d'essai: 10 m (fréquence radio: 30?230 MHz) conformément à EN/IEC 55011Émissions rayonnées, niveau d'essai: 47 dB?V/m QP avec classe A, conditions d'essai: 10 m (fréquence radio: 230 MHz?1 GHz) conformément à EN/IEC 55011
Température de fonctionnement :	-10?55 °C pour installation à l'horizontale-10?35 °C pour installation à la verticale
Température ambiante pour le stockage :	-25?70 °C
Humidité relative :	10?95 % sans condensation in operation10?95 % sans condensation en mémoire
Degré de protection IP :	IP20 avec couvercle de protection en place
Degré de pollution :	2
Altitude de fonctionnement :	0?2000 m
Altitude de stockage :	0?3000 m
Tenue aux vibrations :	3.5 mm (fréquence de vibration: 5?8.4 Hz) sur Rail DIN3 gn (fréquence de vibration: 8.4?150 Hz) sur Rail DIN3.5 mm (fréquence de vibration: 5?8.4 Hz) sur panneau3 gn (fréquence de vibration: 8.4?150 Hz) sur panneau
Tenue aux chocs mécaniques :	15 gn (durée de l'onde de test:11 ms)
Période :	18 mois
Statut environnemental :	Produit Green PremiumRoHS (code date: AnnéeSemaine)

Code EAN :

3606480611520

Contexte :

L ’offre de modules d’extension Modicon TM3 permet d’enrichir les capacités des contrôleurs logiques Modicon M221, M241 et M251 :
- Modules d’entrées/sorties “Tout ou Rien” permettant de réaliser des
configurations jusqu’à 264 entrées/sorties TOR (selon le modèle de contrôleur).
Ces modules sont disponibles avec les mêmes connectiques que les contrôleurs.
- Modules d’entrées/sorties analogiques permettant de réaliser des configurations jusqu’à 114 entrées/sorties analogiques (selon le modèle de contrôleur), destinés à recevoir entre autres les signaux de capteurs de position, de température, de vitesse et également capables de piloter des variateurs de vitesse ou tout autre dispositif équipé d’une entrée courant ou tension.
- Modules Expert pour le contrôle de départs-moteurs TeSys simplifiant le câblage de la partie contrôle grâce au raccordement par cordons RJ 45.
Modules de sécurité fonctionnelle simplifiant le câblage et configurables dans le
logiciel SoMachine Basic.

En outre, le système d’extension TM3 est flexible grâce à la possibilité de déporter une partie des modules TM3 dans l’armoire ou dans un autre coffret (jusqu’à 5 mètres) grâce à l’utilisation d’un système d’extension de bus.
Le système d’extension Modicon TM3 est commun à l’ensemble de la gamme de contrôleurs logiques Modicon M221, M241 et M251 permettant ainsi une évolution du modèle de contrôleur sans changement des extensions.

Les modules d’extension Modicon TM3 sont développés pour s’assembler
mécaniquement par simple emboîtement. Un connecteur d’extension de bus permet la distribution de l’information et de l’alimentation lors de l’assemblage des contrôleurs logiques avec les modules d’extension Modicon TM3.

Un large choix de connectique est proposé selon les modèles de modules
d’extension Modicon TM3 :
- borniers débrochables à bornes à vis,
- borniers débrochables à bornes à ressort,
- connecteur HE 10, à utiliser avec cordons HE 10/fi ls nus ou HE 10/HE 10 et
embases Telefast.
Les connecteurs (borniers à vis, borniers à ressort, connecteur HE 10, RJ 45) sont situés en face avant des modules d’extension TM3 et donc accessibles.

Les modules de sécurité fonctionnelle Modicon TM3 sont conçus sur la technologie Preventa. Ils permettent d’intégrer la sécurité des machines dans un contrôle général de machine.
Les fonctions assurées sont les suivantes :
- Arrêt d’urgence : mesures complémentaires de protection,
- Dispositifs de surveillance utilisés dans les systèmes de protection pour contrôler l’accès aux zones dangereuses.
- Barrières immatérielles et tapis de sécurité pour détecter les intrusions dans les zones dangereuses.

Ces entrées/sorties TM3 sont compatibles avec les contrôleurs M221, M241 et M251.
