SCHNEIDER

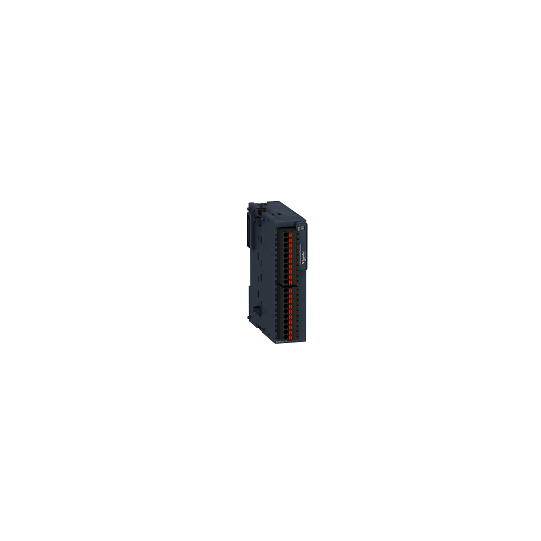

Modicon TM3, module 4 entrées température, sonde ou -10-0-10V, 0/4-20mA, ressort - TM3TI4G

TM3TI4G

235,67 € HT
282,80 € TTC
available En stock plus de 25 unités – Expédié sous 24/48h
  • check2 Support technique et interlocuteur unique dédié
  • check2 Livraison offerte dès 200€ d’achat (France Métropolitaine)
  • check2 Paiements 100% sécurisés maestro mastercard paypal visa fintecture alma applepay
Informations techniques
Gamme de produits : Modicon TM3
Type de produit ou équipement : Module d'entrées analogiques
Compatibilité de gamme : Modicon M221Modicon M241Modicon M251Modicon M262
Nombre d'entrées analogiques : 4
Type d'entrée analogique : courant 4...20 mA courant 0...20 mA tension 0...10 V tension - 10...10 V thermocouple - 200...1000 °C avec thermocouple J thermocouple - 200...1300 °C avec thermocouple K thermocouple 0...1760 °C avec thermocouple R thermocouple 0...1760 °C avec thermocouple S thermocouple 0...1820 °C avec thermocouple B thermocouple - 200...400 °C avec thermocouple T thermocouple - 200...1300 °C avec thermocouple N thermocouple - 200...800 °C avec thermocouple E thermocouple 0...2315 °C avec thermocouple CPt 100 sonde de température - 200...850 °CPt 1000 sonde de température - 200...600 °C
Résolution entrées analogiques : 16 bits15 bits + signe
Surcharge permanente autorisée : 13 V, type d'entrée analogique: tension40 mA, type d'entrée analogique: courant
Impédance d'entrée : >= 1 MOhm tension>= 1 MOhm thermocouple>= 1 MOhm sonde de température
Valeur du bit de poids faible : 2,44 mV 0...10 Vtension4,88 mV - 10...10 Vtension4,88 µA 0...20 mAcourant3,91 µA 4...20 mAcourant0,1 °Csonde de température0,1 °Cthermocouple
Temps de conversion : 100 ms + 100 ms par voie + 1 cycle contrôleur pour entrée analogique thermocouple100 ms + 100 ms par voie + 1 cycle contrôleur pour entrée analogique sonde de température10 ms + 10 ms par voie + 1 cycle contrôleur pour entrée analogique tension/courant
Durée d'échantillonnage : 10 ms, type d'entrée analogique: tension/courant100 ms, type d'entrée analogique: tension/courant100 ms, type d'entrée analogique: thermocouple100 ms, type d'entrée analogique: sonde de température
Erreur de précision absolue : +/-0,2% de l'échelle complète à 25 °C pour entrée analogique tension/courant+/-0,2% de l'échelle complète à 25 °C pour Pt 100/Pt 1000, Ni 100/ Ni 1000 sonde de température+/-0,2% de l'échelle complète à 25 °C pour thermocouple C 0...2315 °C+/- 6 °C à 25 °C pour thermocouple R, S 0...200 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple R, S 200...1760 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple B 300...1820 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple K - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple K 0...1300 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple J - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple J 0...1000 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple E - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple E 0...800 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple T - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple T 0...400 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple N - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple N 0...1300 °C
Dérive en température : +/- 0,01 %FS/°C
Précision de répétition : +/-0,5 %PE
Non-linéarité : +/- 0,2 %FS
Diaphonie :
[Us] tension d'alimentation : 24 V CC
Limites de la tension d'alimentation : 20,4...28,8 V
Type de câble : Câble blindé à paire torsadée
Consommation électrique : 45 mA à 5 V CC via un connecteur de bus50 mA à 5 V CC via un connecteur de bus35 mA à 24 V CC via alimentation externe40 mA à 24 V CC via alimentation externe
Signalisation locale : pourPWR 1 LED (vert)
Raccordement électrique : 10 1,5 mm² bornier débrochable à vis avec pas 3,81 mm réglage pour entrées et alimentation10 1,5 mm² bornier débrochable à vis avec pas 3,81 mm réglage pour les entrées
Isolement : Entre entrées et alimentation à 1500 V CAEntre entrée et sortie à 500 V CA
Marquage : CE
Tenue aux ondes de choc : 1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-5
Support de montage : Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur : 90 mm
Profondeur : 70 mm
Largeur : 23,6 mm
Poids du produit : 0,1 kg
En bref
Référence TM3TI4G
Nom du produit Modicon TM3, module 4 entrées température, sonde ou -10-0-10V, 0/4-20mA, ressort - TM3TI4G
