SCHNEIDER

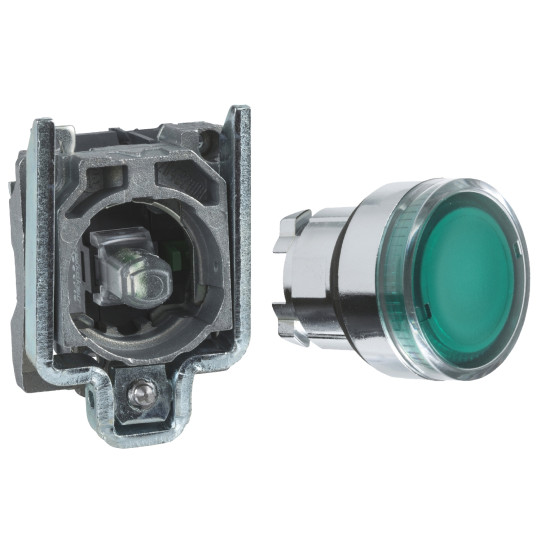

Harmony - Bouton poussoir lumineux impulsion vert 24v, contact f zbe101
XB4BW33B1
19,24 € HT
23,09 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Harmony XB4 |
|---|---|
| Fonction produit : | Bouton-poussoir lumineux |
| Nom de l'appareil : | XB4 |
| Matériau de la collerette : | Métal plaqué chrome |
| Matière de l'embase de fixation : | Zamak |
| Diamètre de fixation : | 22 mm |
| Vente par quantité indivisible : | 1 |
| Type de tête : | Standard |
| Forme de la tête de l'unité de signalisation : | Rond |
| Type d'unité de commande : | rappel à ressort |
| Profil de l'unité de commande : | Vert affleurant |
| Info supplémentaire de l'unité de commande : | Avec lentille normale |
| Description des contacts : | 1 "F" |
| Fonctionnement des contacts : | À action dépendante |
| Raccordement : | Borniers à vis-étrier, Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| Source lumineuse : | LED protégée |
| Culot de lampe : | Tout LED |
| [Us] tension d'alimentation : | 24 V CA/CC à 50/60 Hz |
| Hauteur : | 47 mm |
|---|---|
| Largeur : | 30 mm |
| Profondeur : | 57 mm |
| Description des bornes ISO n°1 : | (13-14)NO |
| Poids du produit : | 0,097 kg |
| Tenue au nettoyage haute pression : | 7000000 Pa à 55 °C, distance |
| Utilisation des contacts : | Contacts standards |
| Ouverture positive : | Avec se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement : | 2,6 mm (état électrique modifié par "F")4,3 mm (course totale) |
| Endurance mécanique : | 10000000 cycle |
| Couple de serrage : | 0,8?1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis : | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis |
| Matériau des contacts : | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits : | 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel : | 10 A se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d'isolement : | 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | EN/IEC 60947-1 6 kV |
| [Ie] courant assigné d'emploi : | 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique : | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement |
| Fiabilité électrique : | ? ? |
| Type de signalisation : | Fixe |
| [Us] tension d'alimentation : | 24 V |
| Consommation électrique : | 18 mA |
| Durée de vie : | 100000 H à la tension nominale et à 25 °C |
| Tenue aux ondes de choc : | 1 kV se conformer à CEI 61000-4-5 |
| Limites de la tension d'alimentation : | 19,2?30 V CC21,6?26,4 V CA |
| Présentation du produit : | Produit complet |
| Personnalisable : | Oui |
| Customizable : | |
| Code de compatibilité : | XB4 |
| Couleur de la capsule : | Vert |
En bref
Référence XB4BW33B1
Nom du produit Harmony - Bouton poussoir lumineux impulsion vert 24v, contact f zbe101
