SCHNEIDER

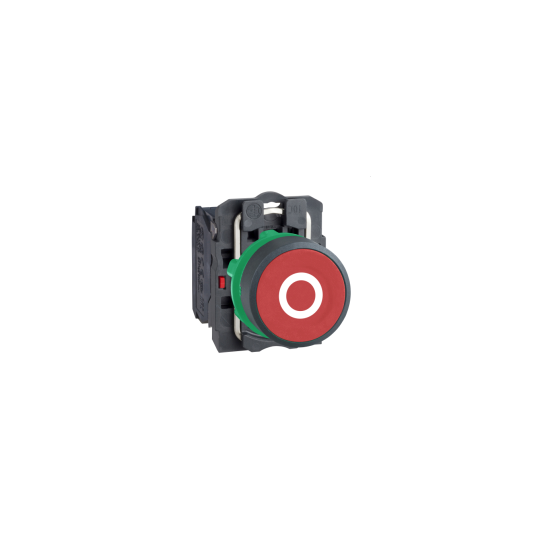

Harmony bouton-poussoir rouge Ø22 - à impulsion affleurant - 1O - XB5AA4322
XB5AA4322
7,58 € HT
9,10 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Harmony XB5 |
|---|---|
| Fonction produit : | Bouton-poussoir complet |
| Nom de l'appareil : | XB5 |
| Matériau de la collerette : | Plastique |
| Type de tête : | Standard |
| Matière de l'embase de fixation : | Plastique |
| Diamètre de fixation : | 22 mm |
| Vente par quantité indivisible : | 1 |
| Forme de la tête de l'unité de signalisation : | Rond |
| Type d'unité de commande : | Rappel à ressort |
| Profil de l'unité de commande : | Rouge affleurant, blanc O |
| Description des contacts : | 1 "O" |
| Fonctionnement des contacts : | À action dépendante |
| Mode de raccordement : | Borniers à vis-étrier |
| Hauteur : | 42 mm |
|---|---|
| Largeur : | 30 mm |
| Profondeur : | 52 mm |
| Description des bornes ISO n°1 : | (21-22)NC |
| Poids : | 0,037 kg |
| Tenue au nettoyage haute pression : | 7000000 Pa à 55 °C,distance: 0,1 m |
| Utilisation des contacts : | Contacts standards |
| Ouverture positive : | Avec ouverture positive se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement : | 1,5 mm (état électrique modifié par "O")4,3 mm (course totale) |
| Force d'actionnement maxi : | 3,5 N (état électrique modifié par "O") |
| Durée de vie mécanique : | 10000000 cycle |
| Couple de serrage : | 0,8?1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis : | Transversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevis |
| Matériau des contacts : | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits : | 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel : | 10 A se conformer à EN/IEC 60947-5-1 |
| [Ui] tension assignée d'isolement : | 600 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi maximal : | 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique : | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement: = 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 annexe C |
| Fiabilité électrique : | ? 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4 |
En bref
Référence XB5AA4322
Nom du produit Harmony bouton-poussoir rouge Ø22 - à impulsion affleurant - 1O - XB5AA4322
