SCHNEIDER

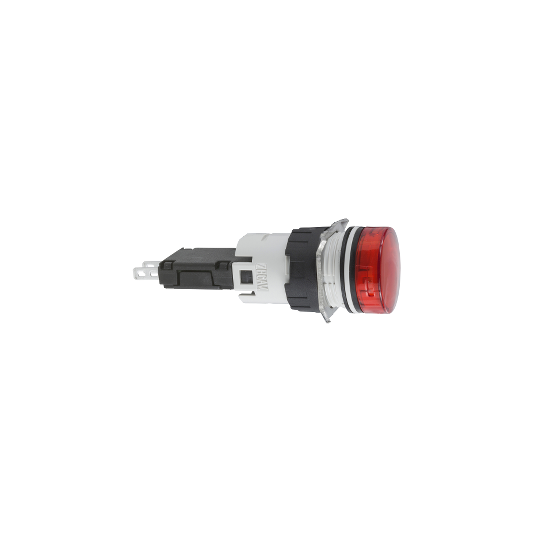

Harmony XB6 - voyant rond - Ø16mm - IP65 - DEL intégrée - 24V - cosses - rouge - XB6AV4BB

Name: Harmony XB6 - voyant rond - Ø16mm - IP65 - DEL intégrée - 24V - cosses - rouge - XB6AV4BB
SKU: XB6AV4BB
Price: 15.84 EUR
Availability: InStock

XB6AV4BB

13,20 € HT

15,84 € TTC

En cours d’approvisionnement – Délai moyen 4/6 semaines

Support technique et interlocuteur unique dédié
Livraison offerte dès 200€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Infos
Rappel
Nous recommandons

Informations techniques

Gamme de produits :	Harmony XB6
Fonction produit :	Voyant complet
Nom abrégé de l'appareil :	XB6
Matériau de la collerette :	Plastique
Diamètre de fixation :	16 mm
Vente par quantité indivisible :	1
Forme de la tête de l'unité de signalisation :	Rond
Couleur de la capsule :	Rouge
Source lumineuse :	LED
Culot de lampe :	Tout LED
Alimentation du bloc lumineux :	Direct
[Us] tension d'alimentation :	12?24 V AC/DC

Hauteur :	18 mm
Largeur :	18 mm
Profondeur :	57 mm
Description des bornes ISO n°1 :	(+ -)PL
Poids :	0.015 kg
Position de montage :	Toutes positions
Mode de raccordement :	Connecteurs Faston (2,8 x 0,5 mm)
[Ui] tension assignée d'isolement :	250 V (niveau de pollution: 2) conforme à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs :	4 kV conforme à EN/IEC 60947-1
Type de signalisation :	Fixe
Limites de la tension d'alimentation :	6?30 V AC/DC
Consommation électrique :	15 mA
Tenue aux ondes de choc :	1 kV contact direct conforme à IEC 61000-4-52 kV dans l'air conforme à IEC 61000-4-5

Traitement de protection :	TC
Température ambiante pour le stockage :	-40?70 °C
Température de fonctionnement :	-25?70 °C
Classe de protection contre les chocs électriques :	Classe II conforme à IEC 61140
Degré de protection IP :	IP65 conforme à IEC 60529
Tenue à l'environnement NEMA :	NEMA 4 conforme à CSA C22.2 No 94NEMA 13 conforme à CSA C22.2 No 94NEMA 4X conforme à CSA C22.2 No 94NEMA 13 conforme à UL 50NEMA 4 conforme à UL 50NEMA 4X conforme à UL 50
Normes :	EN/IEC 60947-1JIS C 852JIS C 4520EN/IEC 60947-5-5UL 508EN/IEC 60947-5-1CSA C22.2 No 14
Certifications du produit :	CSAULGOSTCCC
Tenue aux vibrations :	+/- 3 mm (f = 2?500 Hz) conforme à IEC 60068-2-65 gn (f = 2?500 Hz) conforme à IEC 60068-2-6
Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-2750 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
Tenue aux transitoires rapides :	2 kV conforme à IEC 61000-4-4
Tenue aux champs électromagnétiques rayonnés :	10 V/m conforme à IEC 61000-4-3
Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) conforme à IEC 6100-4-118 kV à l'air libre (dans les pièces d'isolation) conforme à IEC 6100-4-11
émission électromagnétique :	Classe B conforme à EN 55011
Période :	18 mois

Code EAN :	3389110764499
Contexte :	La gamme de boutons et voyants Harmony Ø 16 mm XB6 est dédiée aux applications où la surface allouée aux boutons est réduite. Cette gamme allie simplicité de mise en oeuvre et flexibilité.La protection IP65 permet son utilisation dans l'ensemble des applications. Têtes rondes, carrées ou rectangulaires, Voyants a DEL intégrées, Poussoir affleurant, dépassant ou a accrochage.

En bref

Référence XB6AV4BB

Nom du produit Harmony XB6 - voyant rond - Ø16mm - IP65 - DEL intégrée - 24V - cosses - rouge - XB6AV4BB
