SCHNEIDER

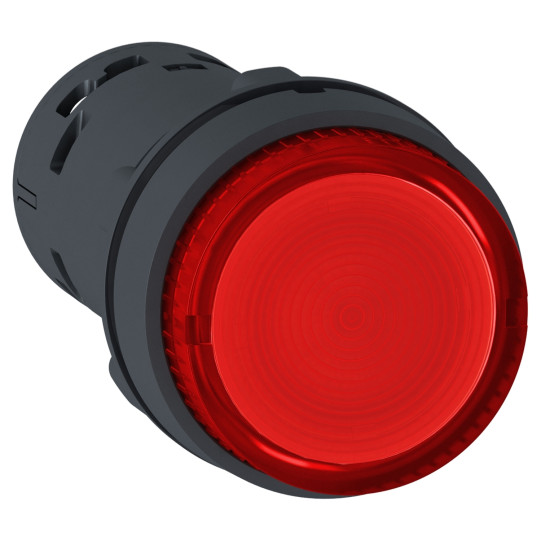

Harmony bouton poussoir lumineux - Ø22 - LED rouge - à impulsion - 1F - 24v
XB7NW34B1
11,67 € HT
14,00 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Harmony XB7 |
|---|---|
| Fonction produit : | Bouton-poussoir lumineux |
| Nom de l'appareil : | XB7 |
| Diamètre de fixation : | 22 mm |
| Vente par quantité indivisible : | 10 |
| Degré de protection IP : | IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant) |
| Forme de la tête de l'unité de signalisation : | Rond |
| Type d'unité de commande : | rappel à ressort |
| Profil de l'unité de commande : | Rouge dépassant, non marqué |
| Description des contacts : | 1 "F" |
| Raccordement : | Borniers à vis-étrier, Borniers à vis-étrier, 1 x 0,34?2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| Source lumineuse : | LED |
| Culot de lampe : | Tout LED |
| [Us] tension d'alimentation : | 24 V CA/CC |
| Présentation du produit : | Produit monolithique |
| Largeur hors tout CAO : | 29 mm |
|---|---|
| Hauteur hors tout CAO : | 29 mm |
| Profondeur hors tout CAO : | 57,5 mm |
| Description des bornes ISO n°1 : | (13-14)NO |
| Poids du produit : | 0,023 kg |
| Montage de l'appareil : | Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1 |
| Entraxe de fixation : | >= 30 x 40 mm (support) métal - épaisseur: 1?6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2?6 mm |
| Mode de fixation : | Écrou de fixation sous la tête: 2?2,4 N.m |
| Fonctionnement des contacts : | À action dépendante |
| Ouverture positive : | Avec (seulement "F") |
| Endurance mécanique : | 300000 cycle |
| Couple de serrage : | 0,8?1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis : | Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis |
| Protection contre les courts-circuits : | 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d'isolement : | 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi : | 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique : | 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement 1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement 1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement |
| Fiabilité électrique : | ? |
| Type de signalisation : | Fixe |
| Limites de la tension d'alimentation : | 19,2?30 V CC21,6?26,4 V CA |
| Consommation électrique : | 18?27 mA |
| Durée de vie : | 70000 H à la tension nominale et à 25 °C |
| Code de compatibilité : | XB7 |
| [Us] tension d'alimentation : | 24 V |
| Couleur de la capsule : | Rouge |
En bref
Référence XB7NW34B1
Nom du produit Harmony bouton poussoir lumineux - Ø22 - LED rouge - à impulsion - 1F - 24v
