SCHNEIDER

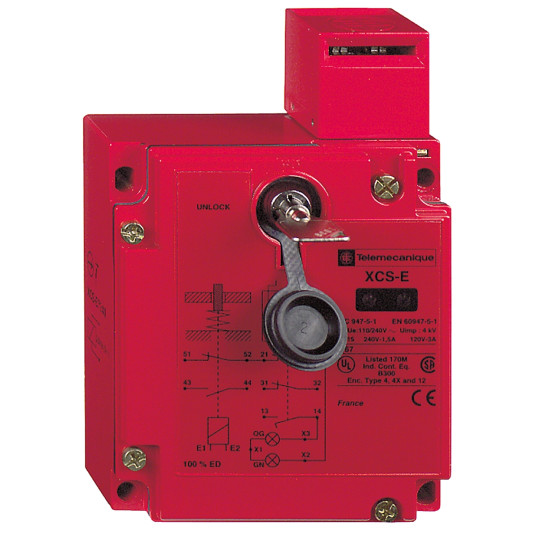

Preventa XCS-E - inter. de pos. de sécu. métallique à clé Télémécanique - 1O+2F 24V - 2xM20
XCSE5312
287,07 € HT
344,48 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Détection de sécurité Preventa |
|---|---|
| Fonction produit : | Interrupteur de sécurité |
| Nom de composant : | XCSE |
| Conception du détecteur : | Rectangulaire |
| Matière : | Métal |
| Type de tête : | Tourelle à clé |
| Description des contacts : | 1 "O" + 2 "F" |
| Fonctionnement des contacts : | Coupure lente, sans contact à court-circuit |
| Type et composition des contacts de solénoïde : | 1 "O" + 1 "F" (coupure lente, simultanée) |
| Entrée de câble : | 2 entrées taraudées pour M20 x1,5 |
| Verrouillage électromagnétique : | Verrouillage en désexcitation et déverrouillage en excitation de solénoïde |
| [Us] tension d'alimentation : | 24 V - 20...10 % |
| Diamètre extérieur du câble : | 7?13 mm |
| Raccordement électrique : | Bornier, capacité de serrage: 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble |
| Nombre de pôles : | 3 |
| Verrouillages optionnels : | Avec verrouillage, verrouillage par solénoïde |
| Signalisation locale : | Protection ouverte/fermée et verrouillée: 2 LEDs (vert ou orange) |
| Tension circuit de signalisation : | 24/48 V (limites de tension: 20...52 V) |
| Ouverture positive : | Avec contact "O" |
|---|---|
| Type de tension d'alimentation : | AC/DC |
| Fréquence d'alimentation : | 50/60 Hz |
| Facteur de charge : | 1 |
| Puissance consommée en VA : | 10 VA appel10 VA scellé |
| Type de circuit de signalisation : | CA/CC |
| Consommation du circuit de signalisation : | 7 mA |
| Endurance mécanique : | 1000000 cycle |
| Vitesse d'attaque minimale : | 0,01 m/s |
| Vitesse d'attaque maximale : | 0,5 m/s |
| [Ie] courant assigné d'emploi : | 0,55 A à 125 V, DC-13, Q300 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q300 se conformer à EN/IEC 60947-5-13 A à 120 V, AC-15, B300 se conformer à EN/IEC 60947-5-11,5 A à 240 V, AC-15, B300 se conformer à EN/IEC 60947-5-1 |
| [Ithe] courant thermique d'emploi sous enveloppe : | 6 A |
| [Ui] tension assignée d'isolement : | 50 V se conformer à EN/IEC 60947-1 pour circuit de signalisation |
| [Uimp] tension assignée de tenue aux chocs : | EN/IEC 60947-5-1 6 kV |
| Type de protection : | Protection surtension pour circuit de signalisation |
| Protection contre les courts-circuits : | 10 A cartouche fusible type gG (gl) |
| Actionneur forcé pour rés extractible : | 2000 N |
| Résistance à l'extraction minimale : | 20 N |
| Vitesse de commande maxi : | 10 cyc/mn pour une viabilité maximale |
| Niveau de sécurité : | Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1Jusqu'à PL = e avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1Jusqu'à SIL 3 avec système de surveillance approprié et câblage correct se conformer à EN/IEC 61508 |
| Données de fiabilité : | B10d = 5000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact |
| Matière du corps : | Zamak |
| Matière de la tête : | Zamak |
| Profondeur : | 44 mm |
| Hauteur : | 146 mm |
| Largeur : | 98 mm |
| Poids du produit : | 1,14 kg |
En bref
Référence XCSE5312
Nom du produit Preventa XCS-E - inter. de pos. de sécu. métallique à clé Télémécanique - 1O+2F 24V - 2xM20
