SCHNEIDER

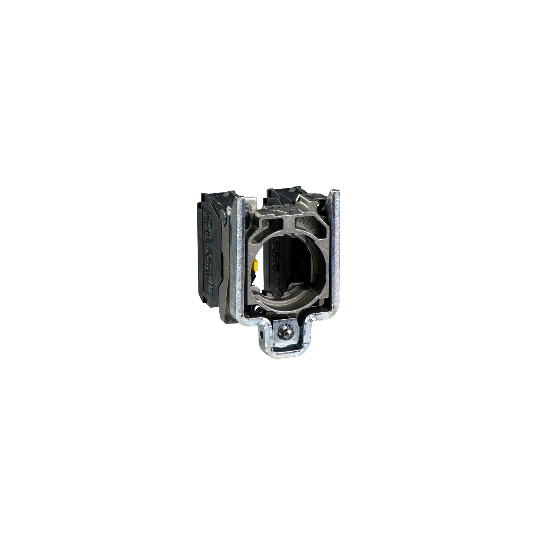

Harmony XB4 - corps de bouton - 1O+1F - chevauchants - raccordem bornes ressort
ZB4BZ106
11,71 € HT
14,05 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | Harmony XB4 |
|---|---|
| Type de produit ou équipement : | Corps à contact complet |
| Nom de l'appareil : | ZB4 |
| Matière de l'embase de fixation : | Zamak |
| Vente par quantité indivisible : | 1 |
| Type de tête : | Standard |
| Description des contacts : | 1 "O" + 1 "F" |
| Fonctionnement des contacts : | ChevauchantÀ action dépendante |
| Type du bloc de contact : | Unique |
| Composition de l'appareil : | Collier de fixationCorps |
| Raccordement : | Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1 |
| Largeur hors tout CAO : | 30 mm |
|---|---|
| Hauteur hors tout CAO : | 47 mm |
| Profondeur hors tout CAO : | 37 mm |
| Description des bornes ISO n°1 : | (11-12)NC |
| Poids du produit : | 0,062 kg |
| Utilisation des contacts : | Contacts décalés |
| Ouverture positive : | Avec se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement : | 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale) |
| Couple de fonctionnement : | 0,05 N.m état électrique modifié par "F" |
| Endurance mécanique : | 5000000 cycle |
| Couple de serrage : | 0,8?1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis : | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis |
| Matériau des contacts : | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits : | 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel : | 10 A se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d'isolement : | 600 V (degré de pollution 3) se conformer à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV EN 60947-1 |
| [Ie] courant assigné d'emploi : | 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique : | AC-15 2 A 230 V 3600 cyc/h 10000000 cycle 0,5 EN/CEI 60947-5-1 appendix CAC-15 3 A 120 V 3600 cyc/h 10000000 cycle 0,5 EN/CEI 60947-5-1 appendix CAC-15 4 A 24 V 3600 cyc/h 10000000 cycle 0,5 EN/CEI 60947-5-1 appendix CDC-13 0,2 A 110 V 3600 cyc/h 10000000 cycle 0,5 EN/CEI 60947-5-1 appendix CDC-13 0,5 A 24 V 3600 cyc/h 10000000 cycle 0,5 EN/CEI 60947-5-1 appendix C |
| Fiabilité électrique : | ? ? |
| Personnalisable : | Non |
| Customizable : | |
| Code de compatibilité : | ZB4 |
En bref
Référence ZB4BZ106
Nom du produit Harmony XB4 - corps de bouton - 1O+1F - chevauchants - raccordem bornes ressort
