SCHNEIDER

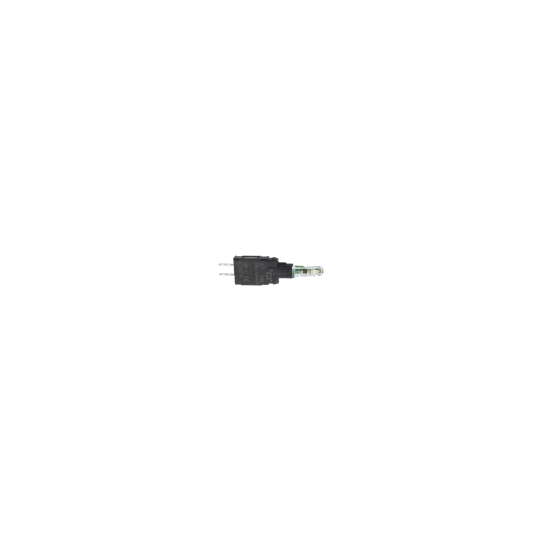

Corps pour voyant rouge - ZB6 - DEL intégrée - 12..24 V - ZB6EB4B

Name: Corps pour voyant rouge - ZB6 - DEL intégrée - 12..24 V - ZB6EB4B
SKU: ZB6EB4B
Price: 9.88 EUR
Availability: InStock

ZB6EB4B

8,23 € HT

9,88 € TTC

En cours d’approvisionnement – Délai moyen 4/6 semaines

Informations techniques

Gamme de produits :	Harmony XB6
Fonction produit :	Corps complet de voyant
Nom abrégé de l'appareil :	ZB6
Vente par quantité indivisible :	5
Mode de raccordement :	Connecteurs Faston (2,8 x 0,5 mm)
Source lumineuse :	LED
Culot de lampe :	Tout LED
Alimentation du bloc lumineux :	Direct
Couleur de la source lumineuse :	Rouge
[Us] tension d'alimentation :	12?24 V AC/DC

Hauteur hors tout CAO :	14 mm
Profondeur hors tout CAO :	58 mm
Description des bornes ISO n°1 :	(+ -)PL
Poids :	0.003 kg
Position de montage :	Toutes positions
[Ui] tension assignée d'isolement :	250 V (niveau de pollution: 3) conforme à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs :	4 kV conforme à EN 60947-1
Type de signalisation :	Fixe
Limites de la tension d'alimentation :	6?30 V AC/DC
Consommation électrique :	15 mA
Tenue aux ondes de choc :	1 kV en contact conformément à IEC 61000-4-52 kV dans l'air conforme à IEC 61000-4-5

Traitement de protection :	TC
Température ambiante pour le stockage :	-40?70 °C
Température de fonctionnement :	-25?70 °C
Classe de protection contre les chocs électriques :	Classe II conforme à IEC 61140
Normes :	EN/IEC 60947-1JIS C 852EN/IEC 60947-5-5EN/IEC 60947-5-1JIS C 4520UL 508CSA C22.2 No 14
Certifications du produit :	CCCULGOSTCSA
Tenue aux vibrations :	+/- 3 mm (f = 2?500 Hz) conforme à IEC 60068-2-65 gn (f = 2?500 Hz) conforme à IEC 60068-2-6
Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-2750 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
Tenue aux transitoires rapides :	2 kV conforme à IEC 61000-4-4
Tenue aux champs électromagnétiques rayonnés :	10 V/m conforme à IEC 61000-4-3
Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) conformément à IEC 61000-2-68 kV à l'air libre (dans les pièces d'isolation) conformément à IEC 61000-2-6
émission électromagnétique :	Classe B conforme à IEC 55011
Période :	18 mois

Code EAN :	3389110784282
Contexte :	La gamme de boutons et voyants Harmony Ø 16 mm XB6 est dédiée aux applications où la surface allouée aux boutons est réduite. Cette gamme allie simplicité de mise en oeuvre et flexibilité.La protection IP65 permet son utilisation dans l'ensemble des applications. Têtes rondes, carrées ou rectangulaires, Voyants a DEL intégrées, Poussoir affleurant, dépassant ou a accrochage.

En bref

Référence ZB6EB4B

Nom du produit Corps pour voyant rouge - ZB6 - DEL intégrée - 12..24 V - ZB6EB4B
